超多極ブラシレスモータ(アウターロータ型)UM-9422

低コギングトルクでダイレクトドライブ向き
軽量&薄型で小型ロボットの動力向き
擬中空構造でモータ内部のレイアウトをカスタマイズ可能
駆動回路&減速機の内臓も可能

超多極ブラシレスモータ(アウターロータ型)UM-9422
  • 特性図

    UM-9422 特性図
  • 基本特性

    項目
    仕様
    電圧
    24 V
    無負荷回転数
    1098 r/min
    無負荷電流
    1.12 A
    起動トルク
    2.66 N・m
    起動電流
    15.15 A
    最大出力
    76 W
    最大効率
    52 %
    質量
    230 g
    着磁極数
    118 Pole
  • 外形図

    UM-9422 外形図

    ・モータ駆動用のドライバが別に必要です。

    ・ホールIC信号出力用に5V電源が必要です。

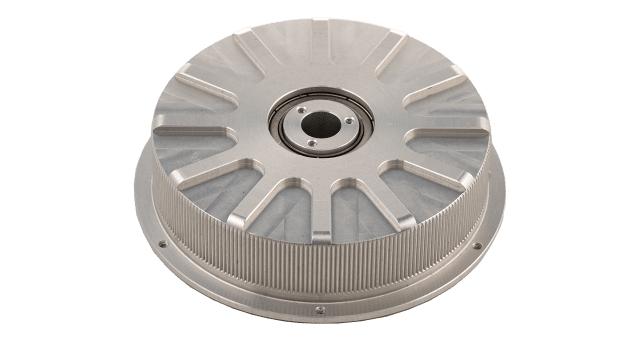

  • モータ外観

    UM-9422 ロータ外観
